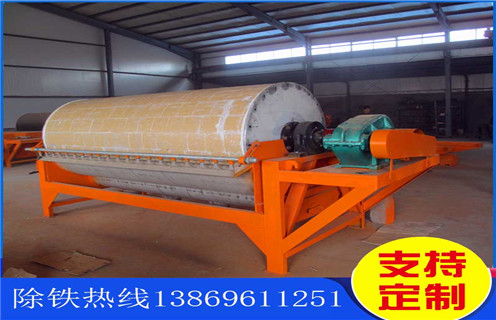

河北錳礦強磁選機_結構工作原理圖_河北錳礦強磁選機如何調整及工藝流程圖，錳礦水選磁選機是一種專門針對錳礦資源分選提純的專用設備，它融合了水選法的脫泥、分級優勢與磁選法的磁性分選核心功能，通過“濕法預處理+磁性分離”的組合工藝，實現錳礦中磁性錳礦物與脈石、泥質等非磁性雜質的高效分離。該設備廣泛應用于錳礦開采、選礦廠等生產場景，尤其適用于處理細粒級、含泥量高的錳礦原礦，能有效提升錳精礦的品位和回收率，是錳礦選礦流程中的關鍵核心設備。

一、河北錳礦強磁選機_結構工作原理圖_河北錳礦強磁選機如何調整及工藝流程圖

與傳統干選磁選機相比，錳礦水選磁選機借助水介質的作用，可減少粉塵污染，同時能更好地分散細粒級錳礦顆粒，避免細粒礦物團聚影響分選效果;與單一水選設備相比，其依托磁性差異實現分選，針對性更強，對磁性錳礦物的富集效率更高，尤其適配我國多數低品位、嵌布粒度細的錳礦資源分選需求

二、河北錳礦強磁選機_結構工作原理圖_河北錳礦強磁選機如何調整及工藝流程圖

1. 主體機架

主體機架采用高強度碳鋼焊接而成，部分與水接觸的關鍵部位采用不銹鋼材質防腐處理，具備良好的結構穩定性和耐腐蝕性。機架上集成了磁選滾筒、給礦裝置、沖洗裝置、排礦槽等核心部件的安裝接口，通過精準的尺寸定位確保各部件協同運轉。機架底部配備調平裝置，可根據現場安裝環境調整設備水平度，避免因設備傾斜導致的分選不均問題。

2. 磁選核心系統

磁選核心系統是設備實現磁性分選的關鍵，主要包括磁選滾筒、永磁磁系和磁系固定裝置。磁選滾筒采用不銹鋼筒體，厚度通常為3-5mm，表面經過拋光處理，減少礦物黏附;永磁磁系采用高性能釹鐵硼或鍶鐵氧體永磁體，按照“多極交替”的方式排列，形成梯度均勻的強磁場，磁場強度可根據錳礦磁性強弱調整，通常范圍為800-2500高斯;磁系固定在滾筒內部的固定軸上，滾筒圍繞磁系旋轉，確保磁場區域穩定覆蓋分選面。

3. 水選輔助系統

水選輔助系統是提升分選效果的重要保障，包括給礦箱、沖洗水管路、溢流水槽和水循環裝置。給礦箱內部設有溢流板和攪拌裝置，可對礦漿進行預分級，去除大顆粒雜質并使礦漿濃度均勻;沖洗水管路沿磁選滾筒切線方向布置，配備可調節流量的噴頭，通過高壓水流沖洗滾筒表面吸附的礦物，將夾雜的脈石和泥質雜質沖洗干凈;溢流水槽設置在給礦箱和分選區域兩側，收集分選過程中的廢水和細泥，經水循環裝置處理后可重新用于選礦，實現水資源循環利用。

4. 傳動與控制系統

傳動系統由電機、減速器和聯軸器組成，通過變頻電機調節磁選滾筒的轉速，轉速范圍通常為15-40r/min，可根據礦漿濃度和礦物粒度靈活調整，確保磁性礦物充分吸附且不被過度夾帶;控制系統采用PLC控制柜，可實現給礦量、沖洗水量、滾筒轉速等參數的集中調控，部分高端機型配備觸摸屏和遠程監控功能，方便操作人員實時監測設備運行狀態并進行參數調整。
